管状带式输送机

描述

管状带式输送机是一种特种带式输送机。输送带在装载物料后，通过一系列特殊布置的多边形托辊组，被强制卷成圆管状，将物料完全包裹在管内进行密闭输送。

特点

装料段：输送带以平皮带形式运行，在此处接收物料（类似普通皮带机）。

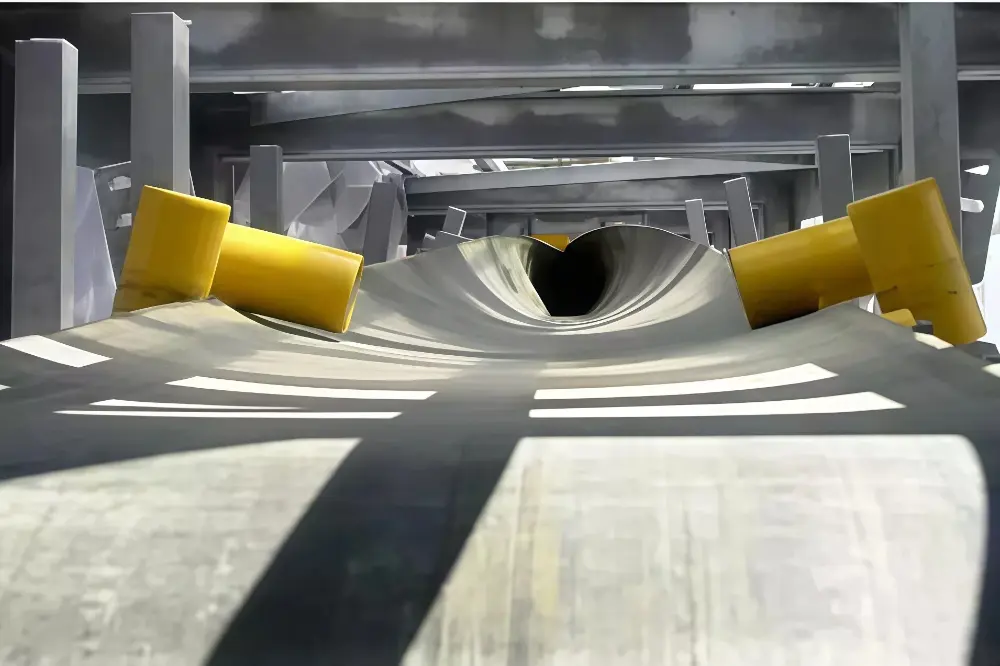

过渡段（成管段）：输送带逐渐经过由平形变为倾斜的过渡托辊组，开始弯曲并包裹物料。

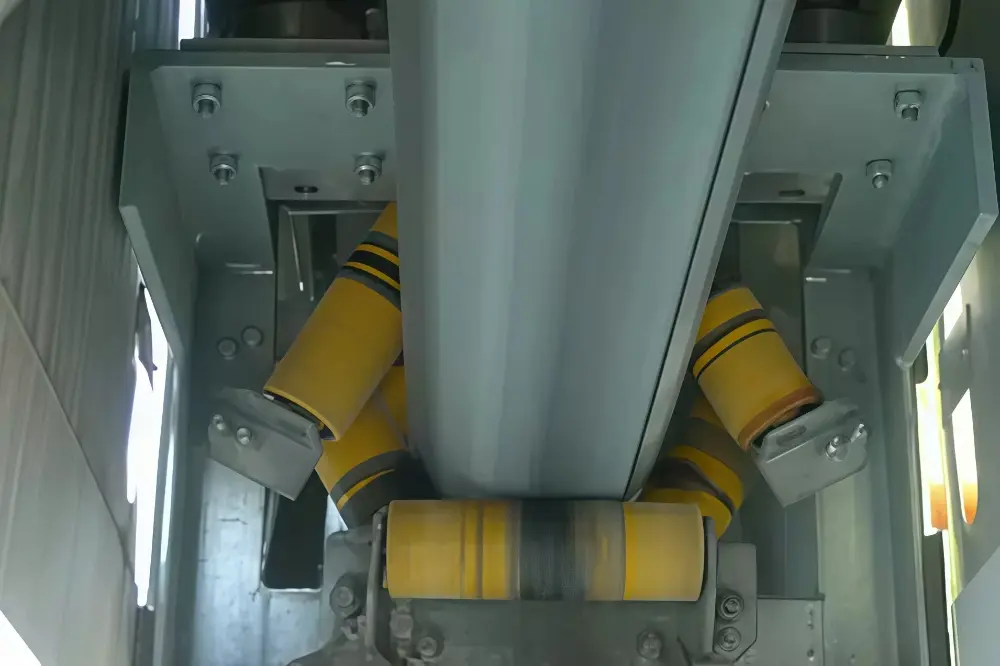

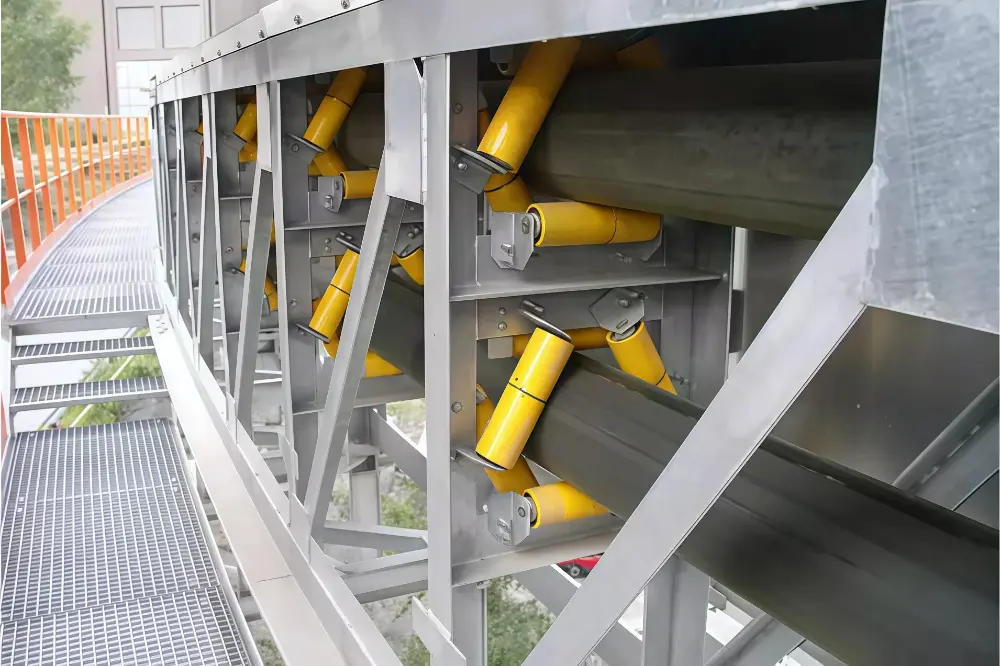

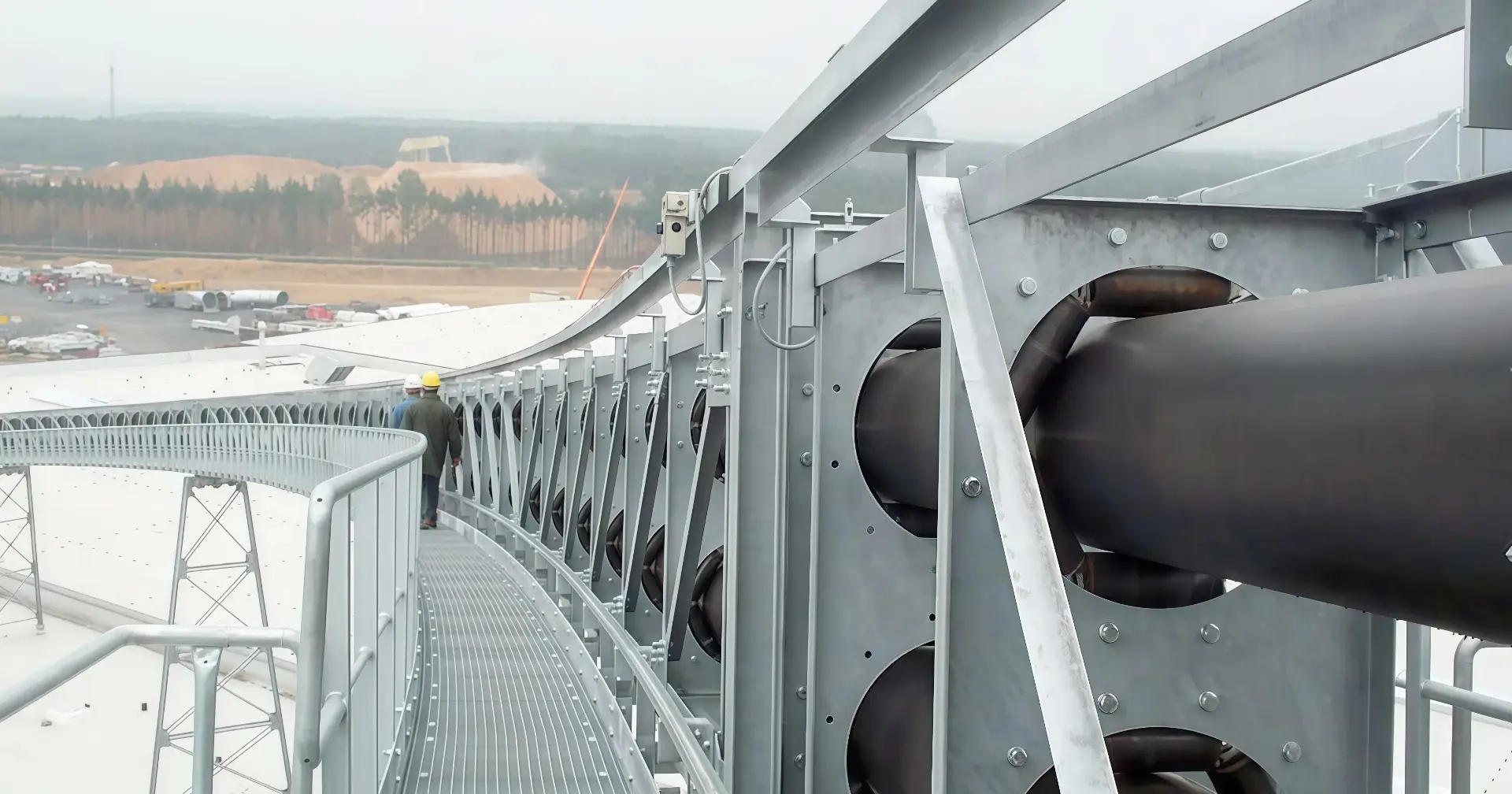

密闭输送段：进入正式管状段，输送带被六边形（或四边形、八边形）布置的托辊组完全卷成圆形管状，将物料密闭其中。

过渡段（展平段）：在机头卸料前，托辊组逐渐将圆管展开，恢复为平带状态。

卸料段：以平带形式通过滚筒卸料。

核心优势

全封闭输送，环保卓越：无粉尘飞扬，无物料洒落，减少物料损失。

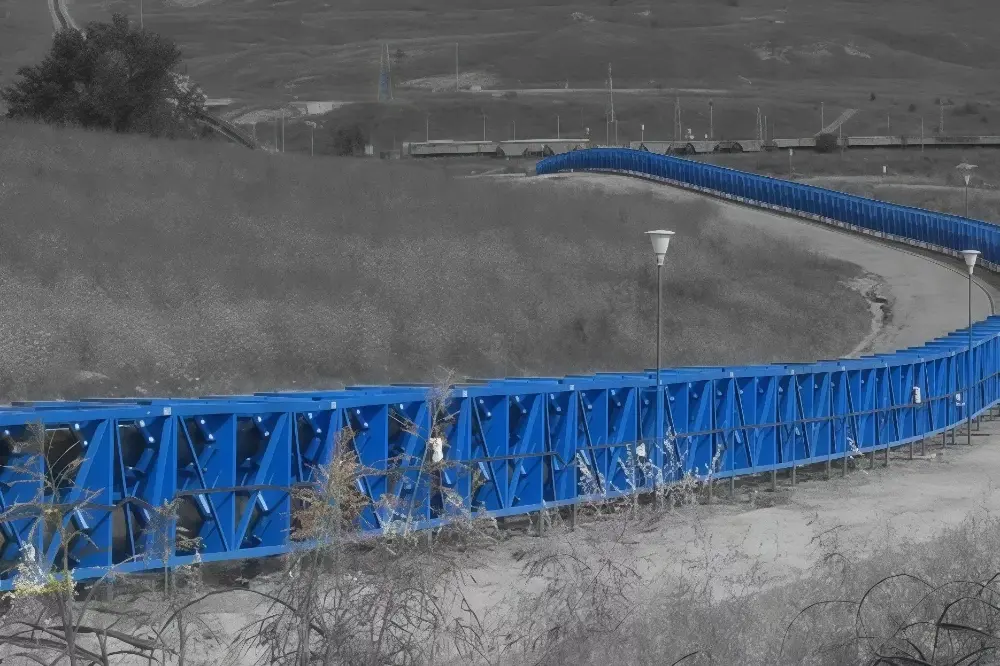

空间布置灵活，适应性强：可三维空间弯曲，小半径转弯，大倾角输送。

输送线隐蔽，美观集成：线路可沿现有工厂布局走向布置，与环境和建筑更好融合。

应用场景

环保敏感区域：穿越城市、居民区、农田、自然保护区等。

输送特殊物料：易产生粉尘的物料(水泥、粉煤灰、矿粉、煤炭、化肥等), 有害物料(化工原料、废渣等), 怕污染的物料(食品、粮食等), 易受天气影响的物料。

技术参数

注：
近似输送能力范围：输送能力基于物料密度1.0 t/m³，带速2.5-3.15 m/s，填充率75%估算。
最小水平转弯半径：此为许用极限值，实际设计推荐采用更大的半径以确保运行稳定。
