波状挡边带式输送机

描述

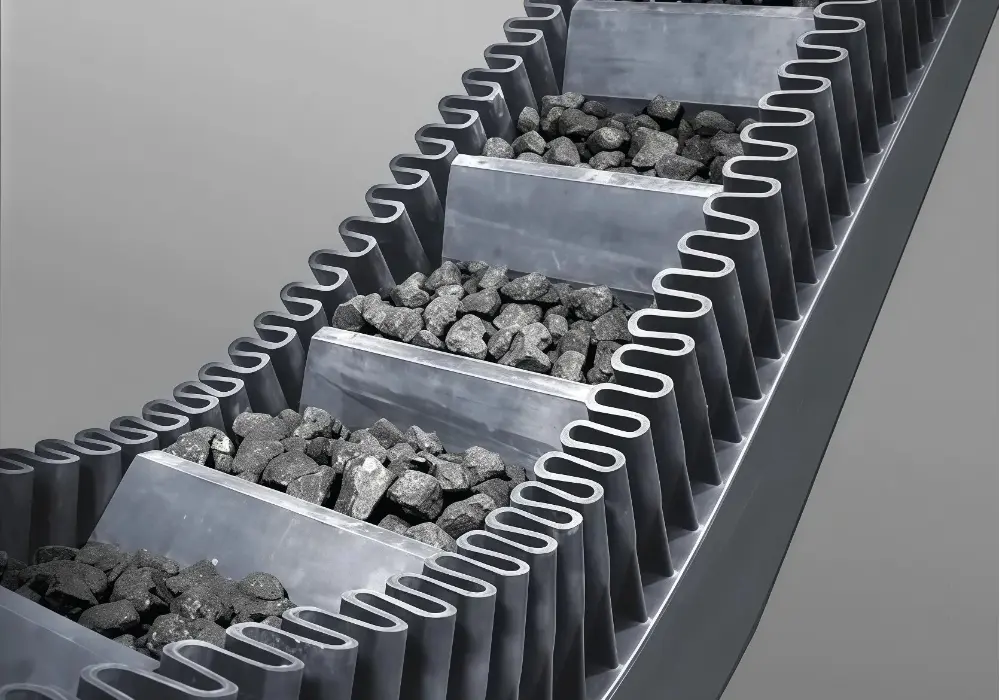

波状挡边带式输送机，俗称挡边机或裙边隔板机，是一种通过在输送带基带上硫化固定的波状挡边和横隔板，形成一个一个“匣形容器”，从而实现大倾角乃至垂直（90°）输送散状物料的设备。

工作原理

物料从尾部装载到由两侧挡边和横隔板形成的“格斗”中，随着输送带运行，这些格斗承载着物料上行。在达到顶点后，输送带绕过滚筒，物料在重力或离心力作用下被卸出。其核心是利用物理围挡来防止物料在陡坡上下滑或洒落。

核心优势

超大倾角输送能力：可实现从0°到90°垂直的连续输送，极大节省占地面积。

输送能力范围广：通过在带宽、挡边高度、隔板间距上进行调整，可实现从小型到巨型（超过6000吨/小时）的输送量。

经济性好：在同等提升高度和输送量的应用中，其投资和运行成本通常低于多台设备组成的系统。

技术参数

典型规格表 (以C型隔板、倾角>60°为例)

注：基于物料密度1.0 t/m³，带速1.6-2.0 m/s，填充率75%估算。

横隔板类型与倾角对照表
