大倾角带式输送机

大倾角

带式输送机

描述

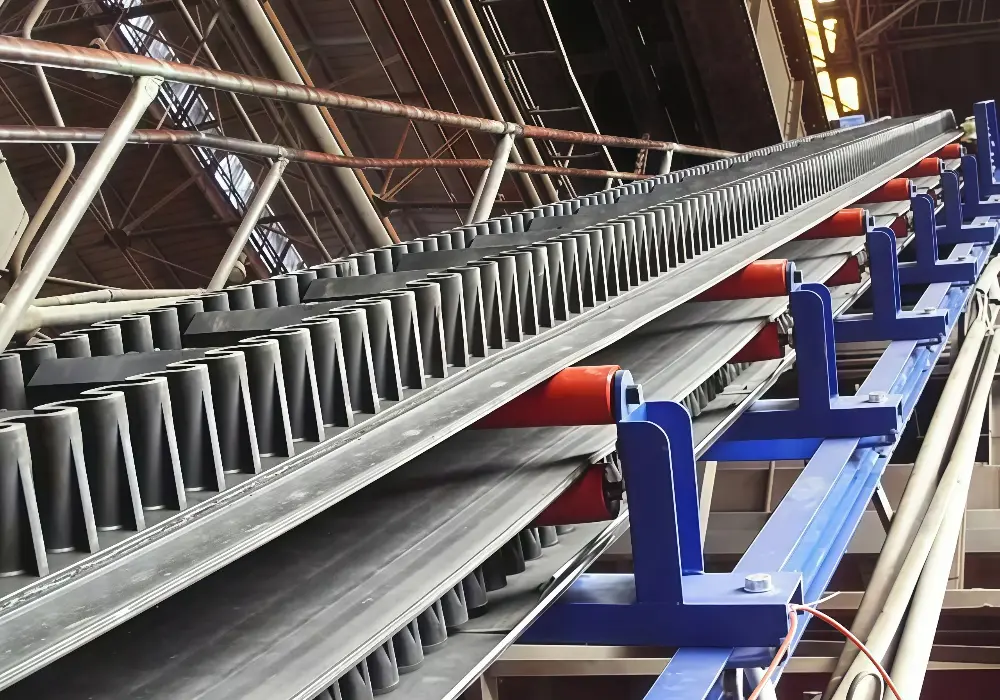

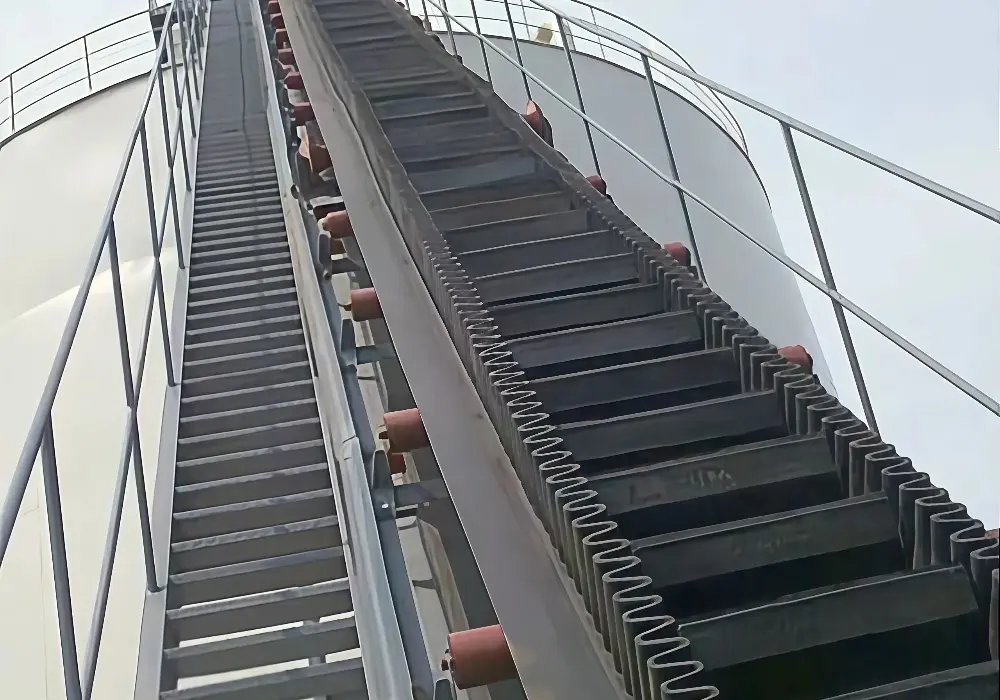

大倾角带式输送机是一种特殊的连续输送设备，利用特制的输送带（带横隔板、花纹或挡边等）与物料之间的摩擦力，以及挡边、横隔板对物料的阻挡作用，共同实现物料大倾角或垂直提升（通常为30°-90°）的输送机械。解决在空间有限、地形复杂的工况下，实现物料高效、短距离、大落差提升或下降的难题。

应用场景

矿石开采与堆存：从坑底向地面或从地面向高处的陡峭提升。

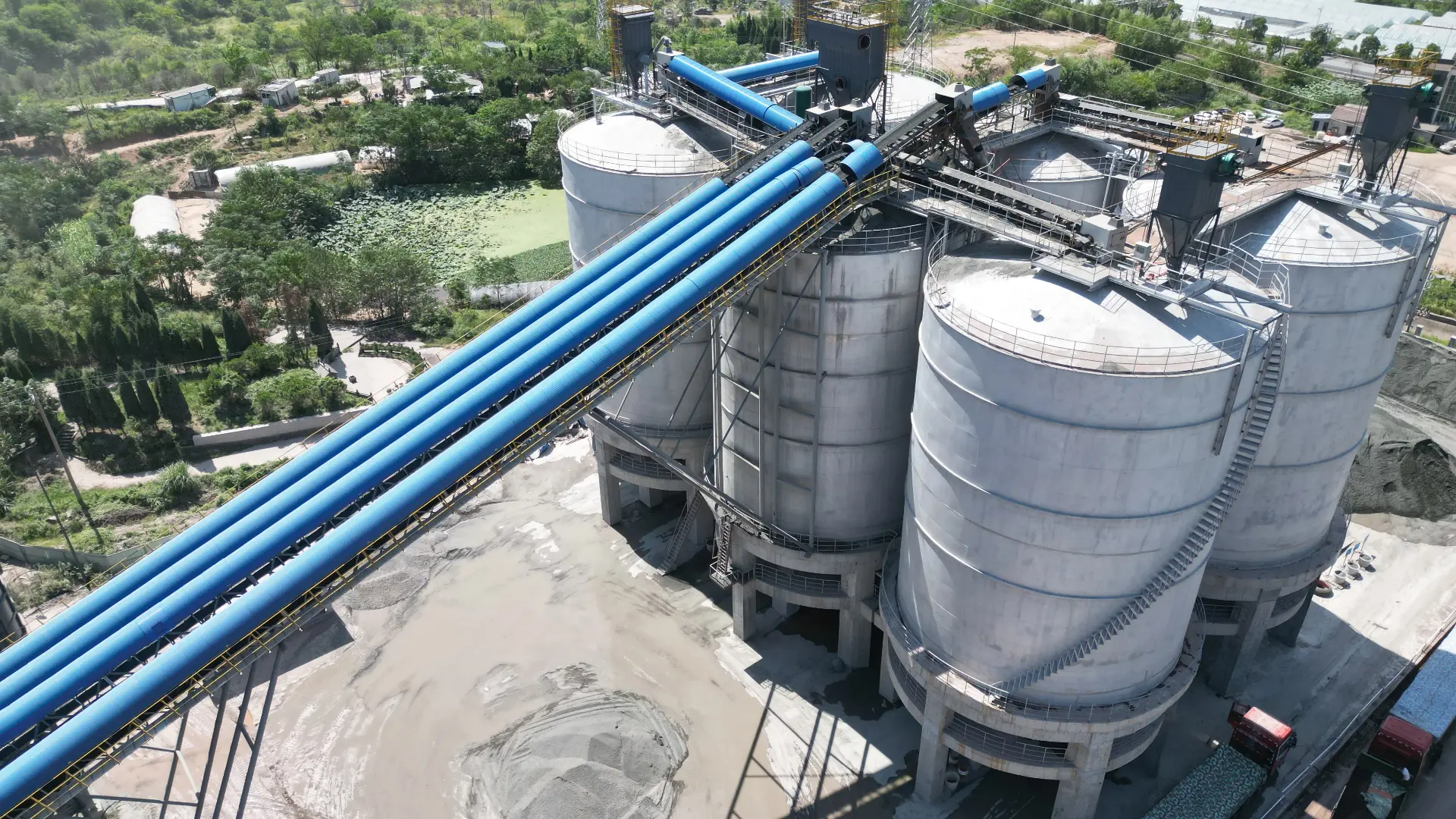

电厂、水泥厂、化工、冶金行业：将各类原料、炉渣等从堆场输送至处理设备入口或厂区高位储仓。

粮食与食品工业：在需要大角度提升谷物、糖等散料时（需使用食品级输送带）。

港口装卸船：与装船机/卸船机配套，进行大倾角输送。

技术参数

参数类别	参数项	典型规格/范围	说明与影响
核心规格	带宽	500mm，650mm，800mm，1000mm，1200mm， 1400mm，1600mm，1800mm，2000mm	基带（不含挡边）的宽度
	挡边高度	80mm， 120mm， 160mm， 200mm， 240mm， 300mm， 400mm， 500mm， 600mm	挡边越高，物料装载截面越大，输送能力越强。
	横隔板形式	T型，TC型，C型，TS型等	T型最常用
	横隔板高度	通常 ≤ 挡边高度 (H)	决定每个“料斗”的盛料深度
	横隔板间距	200mm，280mm，360mm，400mm，500mm，630mm等	间距越小，料斗越多，物料填充率越高，但运行阻力和能耗越大。
性能参数	最大输送倾角	30°-90°（常用：30°，45°，60°，75°，90°)	倾角越大，对隔板强度、填充率、卸料要求越高。
	输送能力	50-2000m³/h	受带宽、带速、物料填充率、倾角综合影响
	带速	0.8-2.5m/s（常用：1.0-1.6 m/s）	粘性、磨损性大的物料宜低速
	提升高度	< 100m（单机）	提升高度直接决定设备长度和功率
	水平长度	根据工艺布置确定	设备总长度由水平段、倾斜/垂直段、过渡弧段共同组成
驱动与配置	驱动功率	7.5-500kW	取决于总提升高度、输送量、带速、机长、摩擦阻力等
	输送带强度	尼龙芯（NN）、聚酯芯（EP）、钢丝绳芯（ST）等，强度从500-3150N/mm可选	提升高度高、距离长、负载大时需用高强度带
	主要部件	驱动装置（电机、减速机）、改向滚筒、压带轮组、平行/缓冲托辊、拉紧装置、机架、头尾罩、清扫器等	压带轮是保证大倾角段运行稳定的关键部件
物料特性要求	物料粒度	≤隔板高度的1/2	大块物料易卡在隔板与挡边转角处
	物料温度	通常<60°C	高温物料需采用耐热带
	物料特性	适用于松散、干燥至微湿、非强粘性的散料	粘性过强的物料粘附在隔板和挡边上，会使填充率剧降。
